本产品参照采用GB/T 19666、GB/T 12706标准,阻燃特性最高可达到GB/T 18380.3中A类的要求。低烟无卤电缆燃烧时的透光率、HCl腐蚀气体释放量符合标准要求。
使用特性
无卤低烟电缆在正常使用时,导体长期允许工作温度为90℃,短路时(最大短路时间5s),导体最高温度不超过250℃。
低烟低卤电缆在正常使用时,导体长期允许工作温度不超过70℃,短路时(最大短路时间5S),导体最高温度不超过160℃。
电缆敷设的最低温度0℃,敷设时最小弯曲半径:无铠装层时应不小于电缆外径的8倍。有铠装层时应不小于电缆外径的12倍。
型号及名称
型 号 | 名称 | 使用范围 | |
铜芯 | 铝芯 | ||
WDZ-YJY | WDZ-YJLY |
无卤低烟交联聚乙烯绝缘聚烯烃护套阻燃电力电缆 |
敷设在室内外、隧道内管道中及地下等一些要求有阻燃的地方 |
WDZ-YJY23 | WDZ-YJLY23 |
无卤低烟交联聚乙烯绝缘聚烯烃护套钢带铠装阻燃电力电缆 |
敷设在室内、隧道内管道中或地下电缆能承受机械外力作用并要求有阻燃的地方 |
WDZ-YJY33 | WDZ-YJLY33 |
无卤低烟交联聚乙烯绝缘聚烯烃护套钢丝铠装阻燃电力电缆 |
敷设在竖井水中或高落差地区,能承受机械外力作用和相当的拉力 |
DDZ-VV | DDZ-VLV |
低烟低卤聚氯乙烯绝缘及护套阻燃电力电缆 |
敷设在室内外,隧道内管道中及地下等一些要求阻燃的地方 |
DDZ-VV22 | DDZ-VLV22 |
低烟低卤聚氯乙烯绝缘及护套钢带铠装阻燃电力电缆 |
敷设在室外,隧道内管道中或地下电缆能承受机械外力作用并要求有阻燃的地方。 |
DDZ-VV32 | DDZ-VLV32 |
低烟低卤聚氯乙烯及护套钢丝铠装阻燃电力电缆 |
敷设在竖井水中或高落差地区,能承受机械外力作用和相当的压力 |

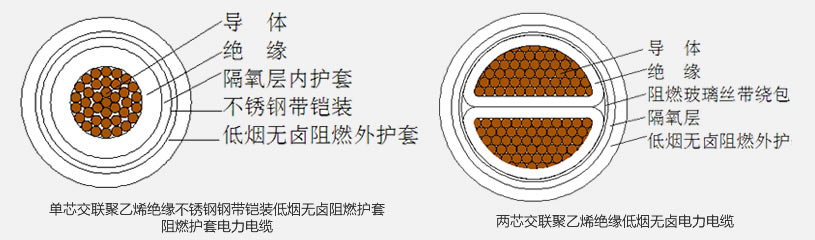

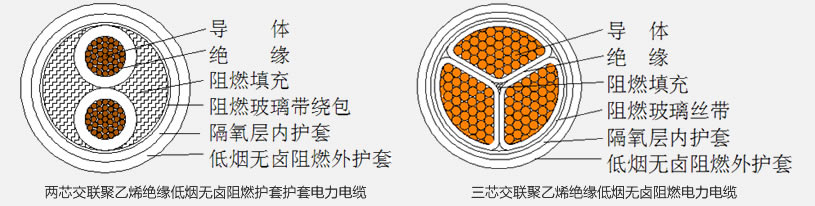

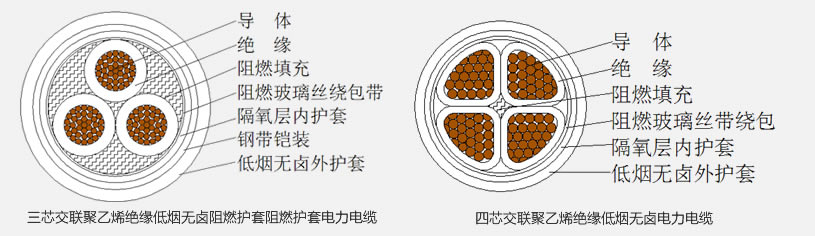

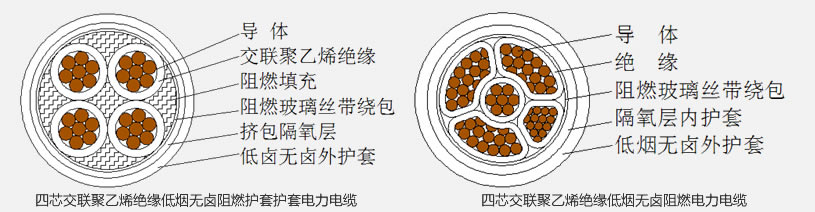

结构示意图
生产范围及线芯颜色
型 号 | 标称截面 mm2 | ||||
单 芯 | 二 芯 | 三 芯 | 四 芯 | 五 芯 | |
WDZ-YJY WDZ-YJLY DDZ-VV DDZ-VLV |
1.5~300 | 1.5~300 | 1.5~300 | 4~300 | 4~300 |
WDZ-YJY23 WDZ-YJLY23 DDZ-VV22 DDZ-VLV22 |
1.5~300 | 1.5~300 | 1.5~300 | 4~300 | 4~300 |
WDZ-YJY33 WDZ-YJLY33 DDZ-VV32 DDZ-VLV32 |
1.5~300 | 1.5~300 | 1.5~300 | 4~300 | 4~300 |
绝缘线芯以暗色 | 任意色 | 红蓝 | 黄绿红 | 黄绿红蓝 | 黄绿红蓝黑 |
注:可根据用户要求生产相应的耐火电缆。
四芯可分为四芯等截面或三大一小不等截面结构;五芯可分为三大二小或四大一小不等截面结构;颜色可根据用户提供色标。
技术指标
成品电缆绝缘电阻,换算到20℃时的绝缘电阻常数应不小于36.7MΩ·km。
成品电缆应经受交流50Hz 3.5kV试验电压的耐压试验。试验稳定持续时间5分钟不击穿。
无卤低烟阻燃电缆燃烧时烟密度试验,最小透光率不小于60%。氯化氢气体(HCL)释放量不大于5%,pH值不小于4.3,电导率不大于10μs/mm.
低烟低卤阻燃电缆燃烧时烟密度试验,最小透光率不小于35%,氯化氢气体释放量不大于100mg/g。
交货长度
电力电缆一般成盘交货。交货总长度一般不小于100m。允许长度不小于20m短段电缆交货。但其数量应不超过交货总厂度的10%。根据双反该协议,可以任何长度交货,长度计量误差±0.5%。
